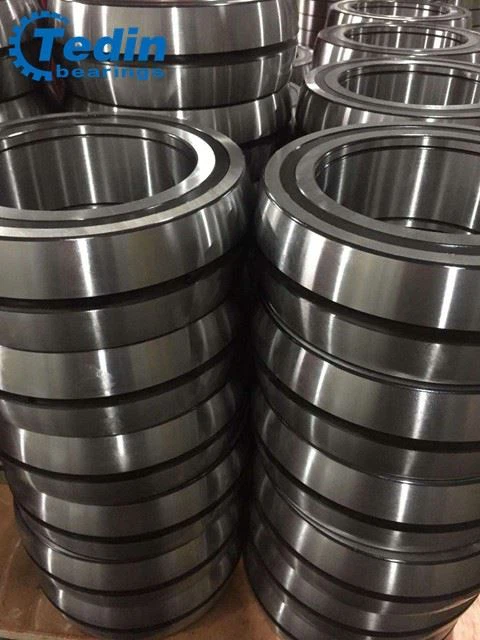

구면 완전 보완 원통형 롤러 베어링

(SL05 시리즈 및 SL06 시리즈)

구면 전체 보완 원통형 롤러 베어링 (SL05 시리즈 및 SL06 시리즈)은 구면 외륜이있는 복열 원통형 롤러 베어링입니다.

이중 행완전 보완 원통형 롤러문장:

복열 완전 보완 원통형 롤러 베어링에는 모두 외륜에 구멍이있는 윤활 홈이 제공되어 각 열의 원통형 롤러의 롤링 공간에 완전한 윤활 접근이 가능합니다. NNC, NNCL 및 NNCF 디자인의 내부 링에는 원통형 롤러의 가이드 정확도를 보장하기 위해 3 개의 가이드 플랜지가 있습니다. 외부 링에있는 가이드 플랜지와 스냅 링의 수로 구별됩니다. 이러한 구성 요소는 롤링 요소가 떨어지는 것을 방지합니다.

Double row full complement cylindrical roller bearings

NNF시리즈:동등한INA 유형SL04시리즈

-중앙 플랜지가있는 단일 외륜.

-금속 스프링과 함께 고정 된 2 개의 동일한 내부 링.

-양쪽 링에 오일 홈과 구멍이 있습니다.

-PP : 밀봉 및 윤활 처리.

-2NR : 스냅 링 2 개.

-위치 베어링.

NNC 시리즈 : 동등한 INA 유형 SL01 시리즈

-일체형 플랜지가있는 2 개의 외부 링.

-3 개의 플랜지가있는 내부 링.

-외륜의 오일 홈과 구멍.

-위치 베어링.

NNCF 시리즈 : 동등한 INA 유형 SL1850 시리즈

-하나의 플랜지가있는 단일 외륜.

-하나의 스냅 링이있는 외부 링.

-3 개의 플랜지가있는 내부 링.

-외륜의 오일 홈과 구멍.

-반 위치 베어링.

NNCL 시리즈 : 동등한 INA 유형 SL02 시리즈

-플랜지가없는 단일 외륜.

-중앙 스프링이있는 외부 링.

-3 개의 플랜지가있는 내부 링.

-외륜의 오일 홈과 구멍

-비 위치 베어링

UNNC 및 UNNCL 시리즈 : 동등한 INA 유형 SL05 및 SL06 시리즈

Spherical Full Complement Cylindrical Roller Bearings 1 spherical full comlement cylindrical roller bearings

구형 완전 보완 원통형 롤러 베어링 (SL05, SL06 시리즈)
베어링 찾기	비 위치 베어링	치수 (mm)						설치 치수 d1	무게 (kg)
베어링 찾기	비 위치 베어링	d	K 볼 직경	B/C	B1	rs	S1	설치 치수 d1	무게 (kg)
SL05016E		80	120	45		1.1		94	1.7
	SL06016E	80	120	45	55	1.1	2.5	88	1.8
SL05018E		90	140	50		1.5		106	2.8
	SL06018E	90	140	50	60	1.5	2.5	100	2.95
SL05020E		100	150	55		1.5		116	3.3
	SL06020E	100	150	55	65	1.5	2.5	110	3.45
SL05022E		110	170	60		2		130	4.9
	SL06022E	110	170	60	75	2	5	124	5.2
SL05024E		120	180	60		2		138	5.2
	SL06024E	120	180	60	75	2	5	132	5.5
SL05026E		130	200	65		2		154	7.4
	SL06026E	130	200	65	80	2	5	146	7.8
SL05028E		140	210	70		2		160	8.2
	SL06028E	140	210	70	85	2	5	152	8.55
SL05030E		150	225	75		2.1		175	10
	SL06030E	150	225	75	90	2.1	5	166	10.5
SL05032E		160	240	90		2.1		184	13.7
	SL06032E	160	240	90	110	2.1	7.5	175	14.3
SL05034E		170	260	95		2.1		196	17.4
	SL06034E	170	260	95	115	2.1	7.5	186	18.1
SL05036E		180	280	100		2.1		210	22.1
	SL06036 E	180	280	100	120	2.1	7.5	200	23
SL05038 E		190	290	110		2.1		222	25.1
	SL06038 E	190	290	110	135	2.1	10	212	26.5
SL05040 E		200	310	115		2.1		234	30.5
	SL06040 E	200	310	115	140	2.1	10	222	32
SL05044 E		220	340	125		3		262	40
	SL06044 E	220	340	125	150	3	10	248	42
SL05048 E		240	360	130		3		278	44
	SL06048 E	240	360	130	155	3	10	266	46
