이제 베어링 모델은 현재 사람들의 다양한 요구에 따라 점차 증가하고 있습니다. 그리고 지금은 네트워크가 매우 발달했고 정보 전송이 매우 빠릅니다. 베어링 모델을 아는 것도 비교적 쉽습니다. 다음으로 기본 베어링 코드, 우편 번호, 프리코드 및 기타 관련 지식을 소개합니다. 다음 내용은 참고용으로 편집자가 분류한 것입니다.
베어링 종류에는 일반적으로 프리셋 코드, 기본 코드 및 후면 코드 구성이 있습니다. 일반적으로 베어링의 종류는 기본형으로만 표기됩니다. 기본 모델은 일반적으로 유형 코드, 크기 코드 및 내경 코드의 세 부분으로 구성됩니다. 우편 번호는 베어링 구조, 허용 오차 및 특수 재료 요구 사항을 나타내는 데 사용되는 문자와 숫자입니다. 접두사는 베어링의 부품을 문자로 나타내는 데 사용됩니다.

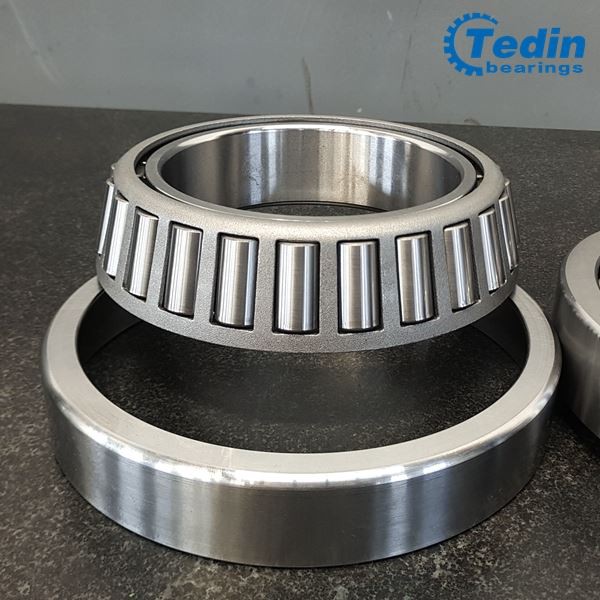

일반 베어링(구름 베어링) 코드 방식
전치사 부호, 기본 부호, 후치 부호로 나눌 수 있습니다.
1. 기본 코드
(종류코드, 사이즈코드, 내경코드[2비트])
기본 코드는 내경, 직경 계열, 너비 계열 및 베어링 유형을 나타내는 데 사용되며 일반적으로 최대 5자리입니다.
1) 내경방위각은 기본코드의 오른쪽에서 첫 번째 숫자로 표시되어야 한다. 일반적으로 사용되는 내경 d=20 ~ 480mm인 베어링의 경우 베어링의 내경은 일반적으로 5의 배수입니다. 12는 d=60mm 등을 의미합니다. 내경이 10mm, 12mm, 15mm, 17mm인 베어링의 경우 내경 코드는 순서대로 00, 01, 02, 03입니다. 내경이 10mm 미만이고 500mm보다 큰 베어링의 경우 내경 표시 방법이 달리 지정됩니다(GB/t272-93 참조).
2) 베어링's 직경 시리즈(즉, 구조가 동일하고 내경이 동일한 베어링은 외경과 폭이 변하는 베어링)은 기본코드 오른쪽에서 세 번째 자리로 표시됩니다. 예를 들어 구심 베어링 및 구심 스러스트 베어링의 경우 0과 1은 초경량 시리즈를 나타냅니다. 2는 라이트 시리즈를 나타냅니다. 3은 중간 계열을 나타냅니다. 4는 헤비 시리즈를 나타냅니다. 시리즈 간의 크기 쌍은 다음과 같습니다. 스러스트 베어링은 1로 표시된 극도로 가벼운 시리즈를 제외하고 구심 베어링의 표현과 연관됩니다.
3) 베어링 폭 시리즈(즉, 동일한 구조의 베어링 폭, 내경 및 직경 계열의 변화)는 기본 코드의 오른쪽에서 네 번째 숫자로 표시됩니다. 도 4에 도시된 폭 계열의 비교시. 13-4 직경 시리즈는 0 시리즈(일반 시리즈)로 분류되며, 대부분의 베어링의 코드명에 너비 시리즈 O를 표시하지 않지만 정렬 롤러 베어링 및 테이퍼 롤러 베어링에 대해 너비 시리즈 0을 표시해야 합니다.
지름 시리즈 코드와 폭 시리즈 코드를 총칭하여 사이즈 시리즈 코드라고 합니다.
4) 베어링 유형 코드기본코드(원통롤러베어링, 니들롤러베어링의 형식기호는 문자)의 오른쪽에서 다섯 번째 자리로 표시됩니다.
2. 접미사 코드
베어링'후면 지정은 문자와 숫자를 사용하여 베어링'의 구조, 공차 및 특수 재료 요구 사항 등을 나타내는 것입니다. 코드 뒤에는 많은 내용이 있습니다. 다음은 일반적으로 사용되는 몇 가지 코드입니다.
1) 내부 구조 코드기본 코드가 뒤에 오는 문자로 표시되는 동일한 유형의 베어링의 서로 다른 내부 구조를 나타냅니다. 접촉 각도는 15°, 25°, 40°와 앵귤러 콘택트 볼 베어링 B와 C, AC와 같은 내부 구조가 다릅니다.
2) 베어링의 공차 등급2, 4, 5, 6, 6X, 0등급으로 구분되며, 상위부터 하위까지 6개의 등급이 있으며, 그 코드는 각각 /PZ, / P4, / PS, / P6, / P6X 및/ 포. 공차 등급에서 6X 등급은 테이퍼 롤러 베어링에만 적용됩니다. 레벨 0은 일반이며 휠 소켓 코드에 표시되지 않습니다.
3) 일반적으로 사용되는 베어링 레이디얼 클리어런스 시리즈1그룹, 2그룹, 0그룹, 3그룹, 4그룹, 5그룹으로 총 6그룹으로 구성되어 있습니다. 반경 방향 클리어런스는 작은 것에서 큰 것으로 증가합니다. O 클리어런스는 일반적으로 사용되는 클리어런스 그룹으로 베어링 코드에 표시되지 않으며 나머지 클리어런스 그룹은 베어링 코드에서 각각 /CI, /CZ, /C3, /C4 및 /CS로 표시됩니다.
3. 프론트 코드
베어링 접두사는 문자로 베어링 부분을 나타내는 데 사용됩니다. L이 분리 가능한 베어링의 분리 가능한 링을 나타내는 데 사용되는 경우; K는 베어링의 롤링 바디, 리테이너 어셈블리 등을 나타냅니다.
구름 베어링 유형의 실제 적용은 많고 해당 베어링 코드도 더 복잡합니다. 위의 코드명은 베어링 코드명의 가장 기본적이고 가장 일반적으로 사용되는 부분입니다. 구름 베어링의 자세한 코드 방법은 gbt272-93을 참조하십시오.
중국의 베어링 코드 개발
1990년 이전에 중국은 국제적으로 사용되는 영숫자 베어링 코드 방법과 상당히 다른 구소련& #39;의 완전히 숫자로 명명된 구름 베어링 코드 방법을 계속 사용했습니다.
구 표준 베어링의 기본 코드는 7개의 아라비아 숫자로 구성됩니다. 코드의 앞부분에 접두어를 붙이고 뒷부분을 보완할 수 있습니다.
7자리 숫자는 오른쪽에서 첫 번째입니다. 하나 또는 둘은 베어링의 내경을 나타냅니다. 예를 들어 00은 10MM, 01은 12MM, 02는 15MM, 03은 17MM, 04는 5에서 시작하고 09는 45MM의 내경을 나타냅니다. 두 자리로 표현할 수 없는 큰 지름은 / 바로 뒤에 표시됩니다. 내경이 10MM 미만인 마이크로 베어링, 첫 번째 숫자는 내경을 직접 나타냅니다.
세 번째 비트는 지름 계열을 나타냅니다.
네 번째는 베어링 유형을 나타냅니다.
다섯 번째 및 여섯 번째 그림은 베어링의 구조적 특징을 나타냅니다.
기타 관련
개혁개방 이후 중국의 베어링 수출은 급격히 증가했다. 그러나 베어링 지정의 다른 방법은 중국 베어링의 수출을 심각하게 방해했습니다. 그래서. 1990년, 중국은 원래 구름 베어링 코드 방법을 수정하기로 결정하고 국제적으로 일반적으로 사용되는 구름 베어링 코드 방법을 영문자와 숫자로 표현하고 국가 표준을 공식화했습니다. GB/T 272-1993&"구름 베어링 코드 방법", 그리고 1994년 7월 1일부터 시행하기로 결정했습니다. 구름 베어링 코드 방법은 영향 표면을 더 광범위하게 변경합니다. 상무부는 1994년 구름베어링 적용매뉴얼을 정리 편찬했고, 기계산업언론은 1996년에 그것을 출판, 발행했다.
베어링 유형
B20 너비 허용 오차 감소
C2 축 내부 클리어런스가 일반 레벨보다 작습니다.
C2H 축 내부 클리어런스는 C2 범위의 상반부에 있습니다.
C2L 축 내부 클리어런스는 C2 범위의 하반부에 있습니다.
C3 축 내부 클리어런스가 정상보다 큽니다.
C4 축 내부 클리어런스가 C3보다 큽니다.
CNL 축 내부 클리어런스는 정상 범위의 하반부에 있습니다.
FA 가공 강철 리테이너, 아웃 센터
MA 가공 구리 홀더, 인클로저 외부
N2 대형 외부 링의 측면에는 180도 떨어진 두 개의 위치 지정 슬롯이 있습니다.
PHAS 성형 폴리에테르 케톤(PEEK) 창 케이지, 외부 링 가이드, 윤활 홈이 있는 가이드 표면
P6 크기 정확도 및 작동 정확도 향상, ISO 허용 수준 6(일반 수준보다 높음)
P6 + C3 소개
P64 P6 + C4
S1은 치수 안정화를 통해 최대 섭씨 200도 온도의 베어링 링에 사용할 수 있습니다.
3 전자 {{3}} 05 C2H + CNL
