설명

기술적인 매개 변수

ZKLDF 로터리 테이블 베어링

(고속 정밀 베어링 / 축 앵귤러 볼 베어링)

ZKLDF 시리즈 로터리 테이블 베어링에는 일체형 외부 링, 2 개의 내부 링, 2 세트의 스틸 볼 및 황동 케이지의 구성 요소가 포함됩니다. 접촉각은 60도이며 내부에는 장착 구멍이 있습니다. 연결 볼트를 통해 베어링을 설치하는 것이 편리합니다. ZKLDF 턴테이블 베어링의 양면에는 씰링 커버가 제공되어 외부 먼지가 들어가고 윤활 그리스가 빠져 나가는 것을 방지 할 수 있습니다. 이러한 종류의 베어링은 양방향 60도 접촉 볼 구조 설계로 인해 반경 방향 하중, 양방향 축 방향 하중 및 짧은 전복 력을 견딜 수 있습니다. 특수 황동 케이지 설계로 인해 강도가 높고 마찰 비율이 낮아 특히 초고속, 장기 작동 및 강성과 정확성에 대한 높은 요구 사항에 적합합니다.

베어링 유형 : ZKLDF100, ZKLDF120, ZKLDF150, ZKLDF180, ZKLDF200, ZKLDF260, ZKLDF325, ZKLDF395, ZKLDF460, ZKLDF580

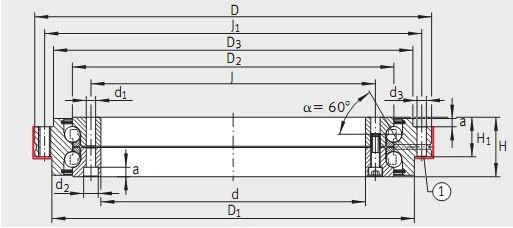

ZKLDF rotary table bearings

베어링 유형	경계 치수								고정 구멍
	경계 치수								고정 구멍
	d	D	H	H1	D1	D2	J	J1	내륜				외륜
	단위：mm								d1	d2	a	수량	d3	수량
	단위：mm								mm			수량	mm	수량
ZKLDF100	100	185	38	25	160	136	112	170	5.6	10	5.4	16	5.6	15
ZKLDF120	120	210	40	26	184	159	135	195	7	11	6.2	22	7	21
ZKLDF150	150	240	40	26	214	188	165	225	7	11	6.2	34	7	33
ZKLDF200	200	300	45	30	274	243	215	285	7	11	6.2	46	7	45
ZKLDF260	260	385	55	36.5	345	313	280	365	9.3	15	8.2	34	9.3	33
ZKLDF325	325	450	60	40	415	380	342	430	9.3	15	8.2	34	9.3	33
ZKLDF395	395	525	65	42.5	486	450	415	505	9.3	15	8.2	46	9.3	45
ZKLDF460	460	600	70	46	560	520	482	580	9.3	15	8.2	46	9.3	45

베어링 유형	고정 나사 수	추출 나사 구멍		1）피치 수 X 피치 각도	나사 조임 토크	기본 정격 부하		제한 속도	3）베어링 마찰 토크	무게
						축의
						동적 하중	정하중
					MA2)	Ｃａ	Coa	유지
		G	수량	수량 ×t	Ｎｍ	KN		r / 분	Nm	킬로그램
ZKLDF100	2	M5	3	18×20°	8.5	71	265	2800	1.6	4.5
ZKLDF120	2	M8	3	24×15°	14	76	315	2400	2	6
ZKLDF150	2	M8	3	36×10°	14	81	380	2000	3	7.5
ZKLDF200	2	M8	3	48×7.5°	14	112	610	1600	4.5	11
ZKLDF260	2	M12	3	36×10°	34	162	920	1200	7.5	22
ZKLDF325	2	M12	3	36×10°	34	172	1110	1000	11	28
ZKLDF395	2	M12	3	48×7.5°	34	241	1580	800	16	39
ZKLDF460	2	M12	3	48×7.5°	34	255	1860	700	21	50
