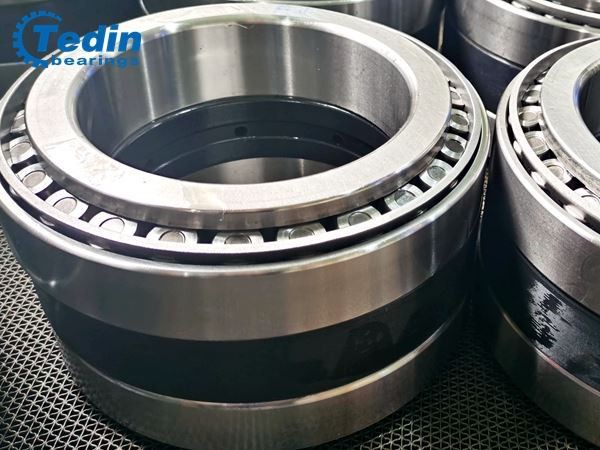

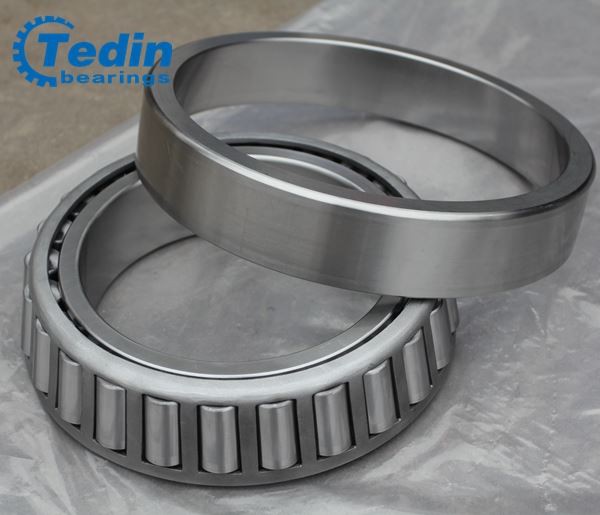

일치하는 테이퍼 롤러 베어링

일치하는 테이퍼 롤러 베어링

일치하는 단일 행 테이퍼 롤러 베어링은 일반적으로 높은 반경 방향 하중 및 양방향 축 방향 하중을 지원하는 데 사용되거나 샤프트 시스템이 양방향 축 방향 위치를 지정해야 하고 주어진 예압 또는 여유 조건을 달성해야 합니다. 쌍으로 일치시킨 후 베어링의 원래 축 방향 클리어런스가 고정됩니다. 사용자는 스페이서를 조정하지 않고 베어링을 직접 설치하고 사용할 수 있으므로 설치 절차가 간단하고 설치 오류가 발생하지 않습니다. 따라서 모든 종류의 압연기, 석유 기계, 중대형 감속기 및 기타 장비에 널리 사용됩니다.

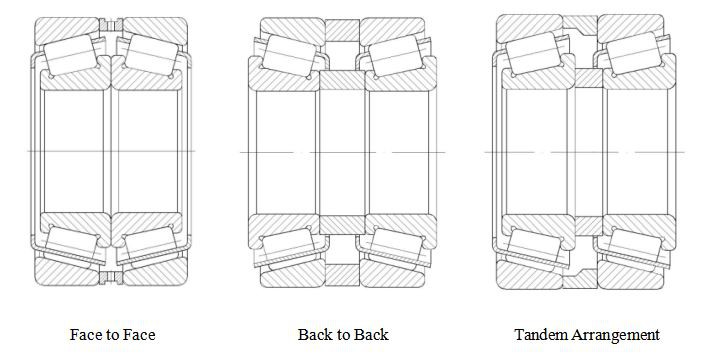

일치하는 테이퍼 롤러 베어링의 세 가지 배열:

탠덤 배열:

접촉선은 서로 평행합니다. X 및 O 배열과 달리 탠덤 배열은 한 방향으로만 축력을 지원할 수 있습니다. 일반적으로 이 베어링 쌍은 반대 방향의 축력을 지원하는 다른 테이퍼 롤러 베어링에 대해 조정됩니다.

X(대면) 배열:

접촉선은 베어링 축에 대해 수렴합니다. 축 방향 힘은 양방향에서 지원될 수 있습니다. X 배열의 구성은 간단하며 일치하는 쌍에서 테이퍼 롤러 베어링의 가장 자주 사용되는 배열입니다.

O(백투백) 배열:

접촉선은 베어링 축을 기준으로 분기됩니다. 축 방향 힘은 양방향에서 지원될 수 있습니다. O 배열의 지지 베이스는 가장 큰데, 이는 베어링 간격이 작은 구성요소가 가능한 가장 작은 틸팅 간격으로 안내되어야 하거나 틸팅력이 지지되어야 하는 경우에 유리합니다. 이 배열의 베어링 배열은 상대적으로 단단하고 틸팅 모멘트로 인한 하중도 지지할 수 있습니다.

일치하는 쌍 테이퍼 롤러 베어링에 대한 측정 요구 사항:

1. 단일 세트 베어링의 조립 높이와 일치하는 쌍의 축방향 클리어런스를 측정할 때 각 세트 베어링의 롤링 바디가 궤도와 균일하게 접촉하도록 각 세트 베어링을 회전해야 하며 베어링의 모든 부품이 올바른 위치에. 필요한 경우 베어링 어셈블리 높이와 축방향 클리어런스는 {{0}}.1 ~ 0.5kN으로 하중을 받는 상태에서 측정해야 합니다.

2. 측정판은 수평으로 유지하고 측정기는 그 위에 고정하고 측정 헤드는 수직이어야 합니다. 동일한 개스킷 세트의 높이 편차가 {0}}.01mm 미만인 경우 기기는 0.001mm 범위에서 선택해야 합니다.

3. 측정하는 동안 3개의 점을 원주를 따라 120도를 따라 고르게 분포시키고 산술평균값을 실제 측정치수로 한다.

왜 우리를 선택 했죠?

1. 인치 시리즈 및 미터법 시리즈 모두 사용 가능

2. 치수 범위: ID 80mm - 1200mm


3. 15년 경력의 제조 및 수출

4. ISO 승인 회사

5. 제품의 100% 품질 테스트

6. 짧은 배달 시간으로 경쟁력 있는 가격

7. A/S에 대한 신속한 대응: 24시간 이내
