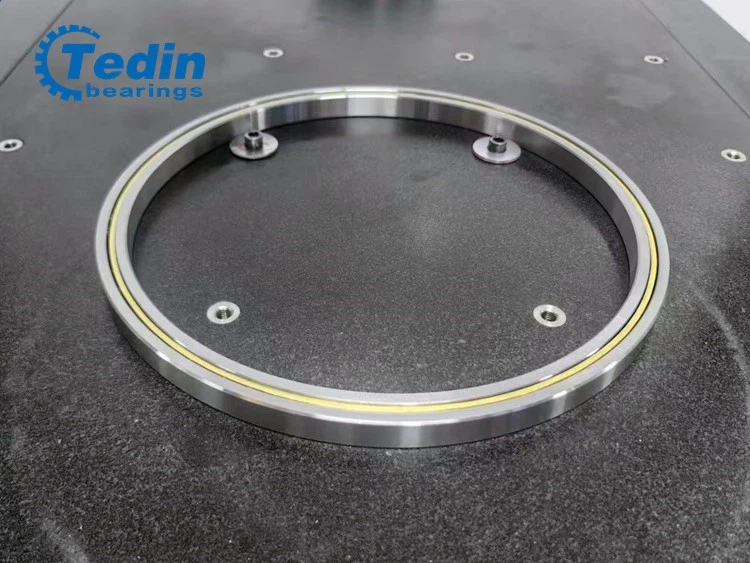

Metric Thin - 섹션 볼 베어링 시리즈 - Open Type A
그만큼Metric Thin - 섹션 볼 베어링 시리즈 - Open Type A응용 프로그램을 위해 엔지니어링됩니다공간, 무게 및 성능중요합니다. 표준 베어링과 달리이 얇은 - 섹션 베어링은 a를 유지합니다보어 크기에 관계없이 상수 크로스 - 단면 프로파일정밀도 또는 내구성을 손상시키지 않고 소형 디자인을 허용합니다.
주요 기능 :
- 슬림 한 프로필 :균일 한 크로스 - 섹션은 공간 요구 사항을 줄입니다.
- 가벼운 디자인 :높은 하중을지지하면서 전체 시스템 무게를 낮 춥니 다.
- 높은 정밀도 :단단한 제조 공차는 매끄럽고 안정적인 작동을 보장합니다.
- 개방 구조 :윤활을 단순화하고 깨끗하고 제어 된 환경에서 마찰을 최소화합니다.
일반적인 응용 프로그램
- 항공 우주 메커니즘
- 광학 기기
- 로봇 공학 및 자동화 시스템
- 의료 장비
- 정밀 로터리 플랫폼
제조 공정
그만큼Metric Thin - 섹션 볼 베어링 시리즈 - Open Type A품질과 신뢰성을 보장하기 위해 엄격한 멀티 - 단계 생산 프로세스를 겪습니다.
1. 재료 선택- 높은 - 등급 베어링 스틸 (예 : GCR15) 또는 내구성 및 부식 저항을 위해 선택된 스테인리스 스틸.
2. 회전 및 단조- 내부 및 외부 고리는 단조되어 정확한 치수로 바뀝니다.
3. 열처리- 고리는 경도와 피로 강도를 향상시키기 위해 제어 된 열처리를 거친다.

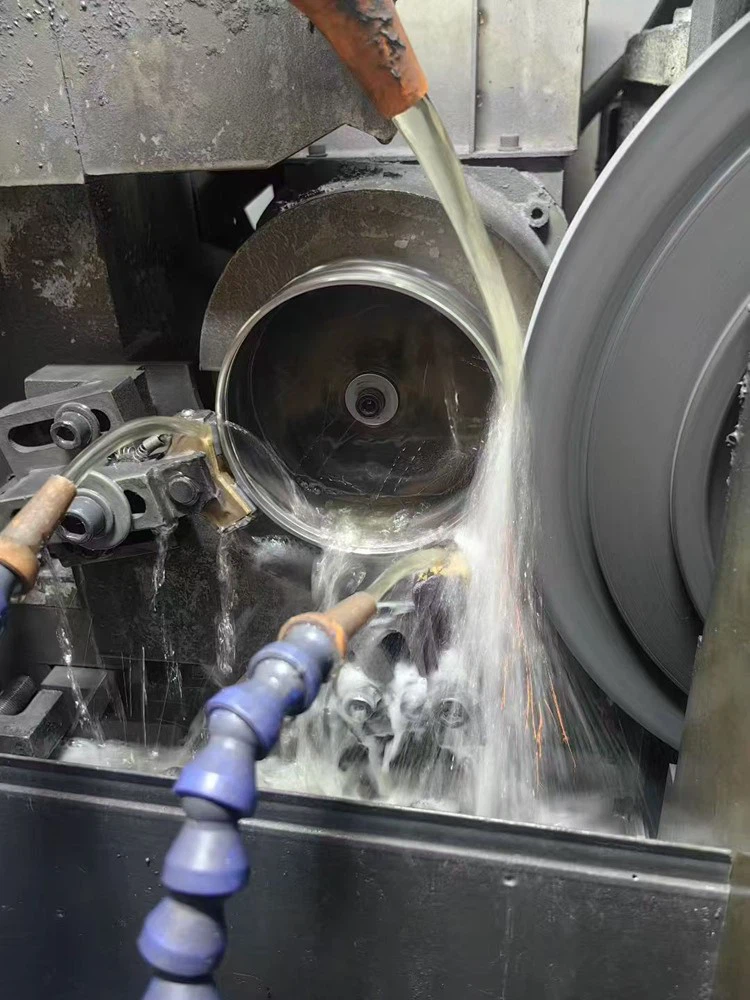

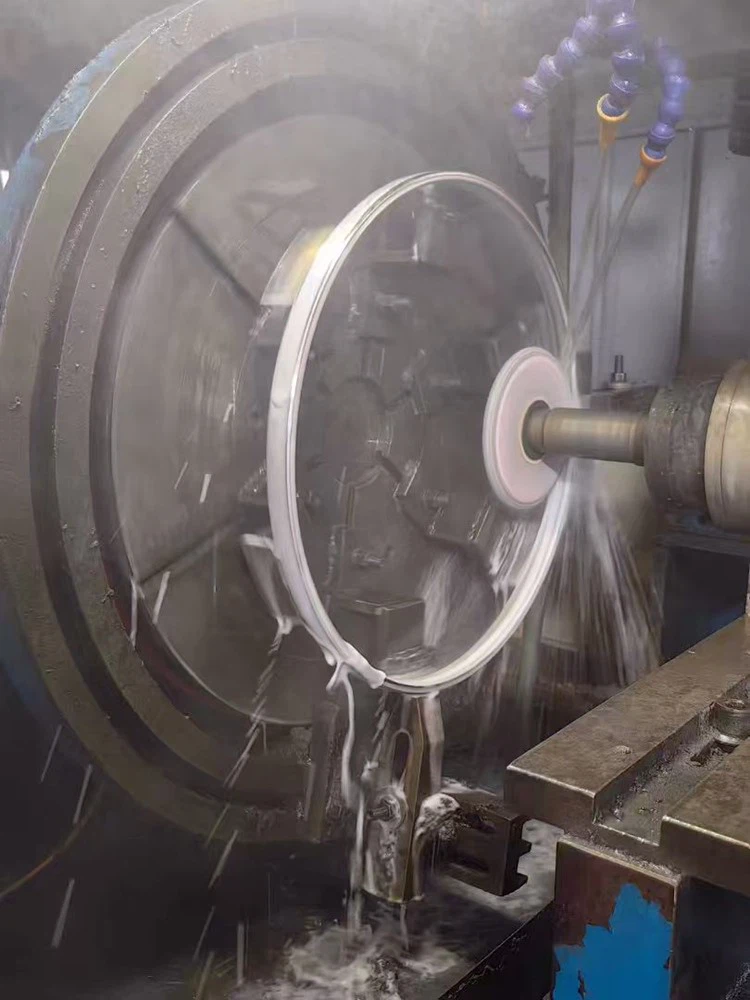

4. 연삭- 슈퍼 - 일관된 지오메트리 및 낮은 마찰을위한 raceways의 미세 연삭.
5. 조립- 정밀 볼은 최적화 된 클리어런스로 링 사이에 조립됩니다.

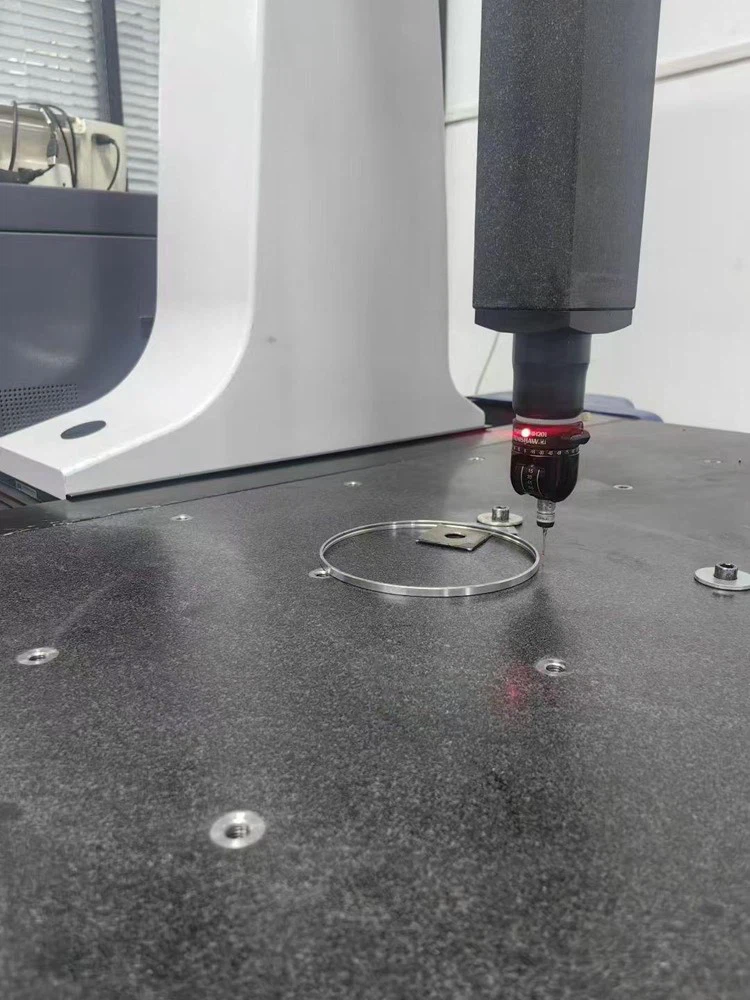

6. 검사 및 테스트- 치수 정확도, 둥근 성, 소음 및 진동이 철저히 테스트됩니다.
왜 메트릭 얇은 얇은 - 섹션 볼 베어링 시리즈 - Open Type A를 선택합니까?
그만큼오픈 타입 A 시리즈안정적인 솔루션을 제공합니다공간 - 민감한, 높은 - 정밀 시스템. 고급 생산 기술, 엄격한 품질 관리 및 다목적 적응성을 통해이 베어링은 수요가있는 산업에 이상적인 선택입니다.경량 건축 및 우수한 성능.
목록
| 부품 번호 | 치수 (mm) | 기본 캡 (kg) | 무게 | 교환 | |||||
| d | D | H | 코 | Cr | COA | CA | kg | Kaydon | |
| K02508AR0 | 25 | 41 | 8 | 372 | 272 | 1073 | 561 | 0.06 | K02508AR0 |
| K05008AR0 | 50 | 66 | 8 | 656 | 367 | 1894 | 819 | 0.08 | K05008AR0 |
| K06008AR0 | 60 | 76 | 8 | 787 | 408 | 2273 | 925 | 0.09 | K06008AR0 |
| K07008AR0 | 70 | 86 | 8 | 896 | 440 | 2588 | 1099 | 0.10 | K07008AR0 |
| K08008AR0 | 80 | 96 | 8 | 1006 | 470 | 2903 | 1090 | 0.12 | K08008AR0 |
| K09008AR0 | 90 | 106 | 8 | 1137 | 505 | 3282 | 1182 | 0.13 | K09008AR0 |
| K10008AR0 | 100 | 116 | 8 | 1246 | 533 | 3598 | 1257 | 0.14 | K10008AR0 |
| K11008AR0 | 110 | 126 | 8 | 1356 | 561 | 3914 | 1329 | 0.15 | K11008AR0 |
| K12008AR0 | 120 | 136 | 8 | 1465 | 587 | 4229 | 1400 | 0.16 | K12008AR0 |
| K13008AR0 | 130 | 146 | 8 | 1596 | 618 | 4608 | 1482 | 0.17 | K13008AR0 |
| K14008AR0 | 140 | 156 | 8 | 1706 | 643 | 4923 | 1549 | 0.18 | K14008AR0 |
| K15008AR0 | 150 | 166 | 8 | 1815 | 667 | 5239 | 1615 | 0.19 | K15008AR0 |
| K16008AR0 | 160 | 176 | 8 | 1946 | 696 | 5618 | 1691 | 0.20 | K16008AR0 |
| K17008AR0 | 170 | 186 | 8 | 2055 | 720 | 5933 | 1754 | 0.21 | K17008AR0 |
| K18008AR0 | 180 | 196 | 8 | 2165 | 742 | 6249 | 1816 | 0.22 | K18008AR0 |
| K19008AR0 | 190 | 206 | 8 | 2296 | 769 | 6628 | 1889 | 0.23 | K19008AR0 |
| K20008AR0 | 200 | 216 | 8 | 2405 | 791 | 6944 | 1948 | 0.23 | K20008AR0 |
| K25008AR0 | 250 | 266 | 8 | 2974 | 897 | 8585 | 2244 | 0.28 | K25008AR0 |
| K30008AR0 | 300 | 316 | 8 | 3564 | 999 | 10289 | 2532 | 0.33 | K30008AR0 |
| K32008AR0 | 320 | 336 | 8 | 3805 | 1039 | 10983 | 2645 | 0.36 | K32008AR0 |
| K34008AR0 | 340 | 356 | 8 | 4023 | 1073 | 11614 | 2745 | 0.38 | K34008AR0 |
| K36008AR0 | 360 | 376 | 8 | 4264 | 1110 | 12309 | 2854 | 0.40 | K36008AR0 |
| 부품 번호 | 치수 (mm) | 기본 캡 (kg) | 무게 | 교환 | |||||
| d | D | H | 코 | Cr | COA | CA | kg | Kaydon | |
| K02513AR0 | 25 | 51 | 13 | 616 | 554 | 1778 | 1075 | 0.13 | K02513AR0 |
| K05013AR0 | 50 | 76 | 13 | 1064 | 725 | 3070 | 1547 | 0.20 | K05013AR0 |
| K06013AR0 | 60 | 86 | 13 | 1232 | 782 | 3555 | 1706 | 0.22 | K06013AR0 |
| K07013AR0 | 70 | 96 | 13 | 1456 | 860 | 4201 | 1906 | 0.25 | K07013AR0 |
| NK08013AR0 | 80 | 106 | 13 | 1623 | 913 | 4686 | 2050 | 0.28 | K08013AR0 |
| K09013AR0 | 90 | 116 | 13 | 1791 | 964 | 5171 | 2190 | 0.31 | K09013AR0 |
| K10013AR0 | 100 | 126 | 13 | 1959 | 1013 | 5656 | 2324 | 0.34 | K10013AR0 |
| K11013AR0 | 110 | 136 | 13 | 2127 | 1061 | 6141 | 2455 | 0.37 | K11013AR0 |
| K12013AR0 | 120 | 146 | 13 | 2295 | 1108 | 6625 | 2583 | 0.39 | K12013AR0 |
| K13013AR0 | 130 | 156 | 13 | 2519 | 1171 | 7272 | 2748 | 0.42 | K13013AR0 |
| K14013AR0 | 140 | 166 | 13 | 2687 | 1215 | 7757 | 2869 | 0.45 | K14013AR0 |
| K15013AR0 | 150 | 176 | 13 | 2855 | 1258 | 8241 | 2987 | 0.48 | K15013AR0 |
| K16013AR0 | 160 | 186 | 13 | 3023 | 1301 | 8726 | 3104 | 0.51 | K16013AR0 |
| K17013AR0 | 170 | 196 | 13 | 3191 | 1342 | 9211 | 3217 | 0.54 | K17013AR0 |
| K18013AR0 | 180 | 206 | 13 | 3359 | 1382 | 9696 | 3329 | 0.56 | K18013AR0 |
| K19013AR0 | 190 | 216 | 13 | 3527 | 1422 | 10181 | 3439 | 0.59 | K19013AR0 |
| K20013AR0 | 200 | 226 | 13 | 3750 | 1476 | 10827 | 3583 | 0.62 | K20013AR0 |
| K25013AR0 | 250 | 276 | 13 | 4590 | 1659 | 13251 | 4100 | 0.76 | K25013AR0 |
| K30013AR0 | 300 | 326 | 13 | 5486 | 1840 | 15837 | 4618 | 0.90 | K30013AR0 |
| K32013AR0 | 320 | 346 | 13 | 5822 | 1904 | 16806 | 4804 | 0.96 | K32013AR0 |
| K34013AR0 | 340 | 366 | 13 | 6213 | 1978 | 17937 | 5017 | 1.02 | K34013AR0 |
| K36013AR0 | 360 | 386 | 13 | 6550 | 2038 | 18907 | 5196 | 1.07 | K36013AR0 |
| 부품 번호 | 치수 (mm) | 기본 캡 (kg) | 무게 | 교환 | |||||
| d | D | H | 코 | Cr | COA | CA | kg | Kaydon | |
| K02520AR0 | 25 | 65 | 20 | 1134 | 1155 | 3272 | 2115 | 0.31 | K02520AR0 |
| K05020AR0 | 50 | 90 | 20 | 1889 | 1460 | 5454 | 2973 | 0.49 | K05020AR0 |
| K06020AR0 | 60 | 100 | 20 | 2141 | 1547 | 6181 | 3231 | 0.56 | K06020AR0 |
| K07020AR0 | 70 | 110 | 20 | 2393 | 1633 | 6908 | 3480 | 0.62 | K07020AR0 |
| K08020AR0 | 80 | 120 | 20 | 2645 | 1717 | 7635 | 3720 | 0.69 | K08020AR0 |
| K09020AR0 | 90 | 130 | 20 | 3023 | 1851 | 8726 | 4067 | 0.77 | K09020AR0 |
| K10020AR0 | 100 | 140 | 20 | 3275 | 1929 | 9453 | 4290 | 0.84 | K10020AR0 |
| K11020AR0 | 110 | 150 | 20 | 3527 | 2005 | 10181 | 4507 | 0.91 | K11020AR0 |
| K12020AR0 | 120 | 160 | 20 | 3778 | 2080 | 10908 | 4719 | 0.97 | K12020AR0 |
| K13020AR0 | 130 | 170 | 20 | 4030 | 2154 | 11635 | 4927 | 1.04 | K13020AR0 |
| K14020AR0 | 140 | 180 | 20 | 4282 | 2226 | 12362 | 5130 | 1.11 | K14020AR0 |
| K15020AR0 | 150 | 190 | 20 | 4660 | 2339 | 13453 | 5427 | 1.19 | K15020AR0 |
| K16020AR0 | 160 | 200 | 20 | 4912 | 2407 | 14180 | 5621 | 1.26 | K16020AR0 |
| K17020AR0 | 170 | 210 | 20 | 5146 | 2474 | 14907 | 5811 | 1.32 | K17020AR0 |
| K18020AR0 | 180 | 220 | 20 | 5416 | 2540 | 15634 | 5999 | 1.39 | K18020AR0 |
| K19020AR0 | 190 | 230 | 20 | 5668 | 2605 | 16361 | 6183 | 1.46 | K19020AR0 |
| K20020AR0 | 200 | 240 | 20 | 6045 | 2706 | 17452 | 6455 | 1.54 | K20020AR0 |
| K25020AR0 | 250 | 290 | 20 | 7431 | 3041 | 21452 | 7408 | 1.89 | K25020AR0 |
| K30020AR0 | 300 | 340 | 20 | 8691 | 3317 | 25088 | 8222 | 2.23 | K30020AR0 |
| K32020AR0 | 320 | 360 | 20 | 9321 | 3454 | 26906 | 8615 | 2.37 | K32020AR0 |
| K34020AR0 | 340 | 380 | 20 | 9824 | 3556 | 28360 | 8923 | 2.51 | K34020AR0 |
| K36020AR0 | 360 | 400 | 20 | 10454 | 3685 | 30178 | 9300 | 2.66 | K36020AR0 |
얇은 - 섹션 베어링 포장
얇은 - 섹션 베어링이 있습니다높은 - 정밀 구성 요소이를 위해서는 완벽한 상태로 도착할 수 있도록 신중한 취급 및 특수 포장이 필요합니다. 적절한 포장은 운송 및 보관 중에 베어링을 보호 할뿐만 아니라청결, 정확성 및 성능 표준.
표준 포장 기능
1. Anti - Rust Protection
각 베어링은 최종 검사 후 얇은 층 - Rust Oil 또는 그리스로 코팅됩니다.
베어링이 밀봉되어 있습니다진공 또는 수분 - 증명 필름운송 중 부식을 방지합니다.
2. 개별 베어링 포장
베어링이 포장되어 있습니다폴리에틸렌 백을 청소하십시오또는가열 - 밀봉 된 플라스틱 파우치.
라벨이 포함됩니다베어링 모델, 배치 번호 및 검사 코드추적 성을 위해.
3. 중간 보호
베어링이 배치됩니다충격 - 흡수 라이너가있는 작은 상자마찰이나 충격을 방지합니다.
상자는 수분 - 내성이며 광 압축을 견딜 수 있도록 설계되었습니다.
4. 외부 포장
상자가 통합됩니다내보내기 - 표준 합판 케이스또는강화 된 골판지 상자안정성을 위해 묶여 있습니다.
각 사례에는 명확하게 표시되어 있습니다배송 세부 정보, 제품 코드 및 처리 지침 (e.g., 건조하게 유지하고주의해서 다루십시오).
선택적 포장 (요청시)
진공 - 밀봉 된 알루미늄 호일긴 - 용어 저장소 또는 해외 배송.
맞춤형 브랜드 포장OEM 프로젝트의 경우.
건조제 및 VCI (휘발성 부식 억제제) 백향상된 - 수분 보호를 위해.
포장 공정 흐름
- 최종 청소 및 녹 예방
- 개별 베어링 포장
- 충격 흡수 장치가있는 상자 포장
- 외부 케이스 통합
- 밀봉, 라벨링 및 팔레팅
